В 1935 г. французская армия предъявила технические требования к многоцелевому тягачу-транспортеру, который должен был заменить самый массовый, но далеко не самый удачную Chenillette Modele 31 (у нас эту машину принято именовать танкеткой Renault UE). В первую очередь эта машина создавалась для пехотных подразделений. В ТТЗ включили ограничение по массе до 2600 кг и возможность транспортировки не менее 500 кг нагрузки в грузовом отсеке транспортера и до 1000 кг на прицепе. Под эти требования в 1936-1937 гг. сразу пять фирм разработали собственные проекты транспортеров.

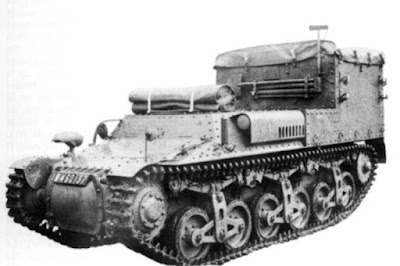

Первой с заданием справилась фирма Lorraine de Dietrich, ранее специализировавшаяся на производстве локомотивов, представившая 23 апреля 1937 г. первый прототип своей машины Lorraine 37L. Несмотря на некоторую угловатость конструкция транспортера оказалась успешной. Клёпаный корпус собирался из броневых листов толщиной 9-12 мм. В передней части располагалось отделение управления, а грузовой отсек, больше напоминавший коробкообразную рубку без крыши, расположили в корме. При использовании специально разработанного прицепа грузоподъёмность возрастала до 1900 кг.
На транспортере устанавливался 6-цилиндровый карбюраторный двигатель Dela Науе 103 ТТ, мощностью 70 л.с. при 2700 об/мин и рабочим объемом 2120 куб. см, который разместили почти ровно посредине корпуса. Трансмиссия была механической и состояла из блокируемого дифференциала Cletrac и пятискоростной коробки передач. Ходовая часть, применительно на один борт, имела шесть опорных катков на борт, сблокированных попарно в три тележки с амортизацией из листовых рессор и вертикального блока с пружиной на каждую тележку, три поддерживающих ролика и ведущее колесо переднего расположения.
Вооружение на 37L не устанавливалось, но впоследствии немцы "исправили” этот недостаток.
Первый этап испытаний начался 28 апреля и продолжался до 10 июня 1937 г., после чего прототип вернули на завод для устранения выявленных недостатков. Хотя масса 37L намного превышала заданную почти в два раза, армейская комиссия в Венсенне (Commission de Vincennes) смирилась с тем, что невозможно создать транспортер требуемой грузоподъёмности без увеличения его собственного веса. Второй этап, прошедший с 8 по 23 августа, фактически оказался приёмочным, а 25 августа опытный образец 37L передали Пехотной Комиссии (Commission de l'Infanterie) в Мормелоне для оценки его тактических качеств.
Хотя потребность в машинах такого типа была очень велика, первый заказ на 100 серийных Lorraine 37L (официальное обозначение - Tracteur de ravitaillement pour chars Lorraine 37L) был выдан 1939 г. А до этого времени недостающее количество транспортеров компенсировали выпуском улучшенного Renault UE 2. Общее количество выпущенных до июля 1940 г. машин типа 37L составило 378 экземпляров.
С конца 1939 г. транспортеры Lorraine 37L, начали поступать на вооружение французских танковых частей. Ими предполагалось заменить Renault UE, но фактически "лорейны” только дополнили их. Так, на отдельный танковый батальон полагалось 12 бронетранспортеров 37L, на батальон танков В1 - 18, а на эскадрон кавалерийских танков S-35 и Н-35 по 3. хотя полностью завершить комплектацию танковых подразделений так и не удалось "лоррейны” активно использовались тремя бронетанковыми дивизиями (1e, 2e и 3e DCR), большинством легких механизированных дивизий (DLM) и отдельными танковыми батальонами в период битвы за Францию.
На базе этого транспортера в том же году начали выпуск модификации, предназначенной для перевозки моторизованной пехоты Lorraine 38L. Его корпус был значительно переделан, увеличившись по высоте для более комфортного размещения солдат и экипажа. Также был доработан прицеп, приспособленный для перевозки людей.
Следующая модификация - Lorraine 38L VBCP (Voiture Blindee de chasseurs Portes), мог перевозить до 1000 кг груза или 6 солдат в грузовом отсеке, в прицепе можно было разместить ещё 4 человека. Масса транспортера увеличилась до 5460 кг. В основном эта модификация использовалась для перевозки расчета и буксировки 25-мм противотанковой пушки и 81-мм миномета. Всего было построено 130 единиц этой модификации, которая с марта 1940 г. начали поступать на вооружение 5-го и 17-го батальонов моторизованной пехоты из 1-й и 2-й бронетанковых дивизий соответственно (по 48 машин), а в мае того же года еще 20 "лоррейн” получил 16-й батальон (ВСР) из 3-й DCR.
Последней серийной модификацией стала Lorraine 38L РС, представлявшая собой командирскую машину командиров танковых рот, батальонов и дивизий. В зависимости от уровня управления оснащались радиостанцией ER-55 (рота, батальон) или ER-51 и телефоном ТМ32 (дивизия). Общий объём выпуска Lorraine 38L РС оказался невелик, составив 10 единиц и поступив на вооружение только 5-го и 17-го танковых батальонов. Впоследствии часть захваченных машин были переоборудованы немцами в тягачи для 7,5 см Pak97/98 (f) и использовалась в Африке в составе 15-й танковой дивизии.
Поражение Франции обернулось для её армии тяжелыми материальными потерями, компенсировать которые не представлялось возможным. Большая часть транспортеров "лоррейн” досталась немцам в качестве трофеев и довольно длительное время они использовали их по прямому назначению. Однако, после начала кампании против СССР, обнаружилась острая нехватка мобильных противотанковых средств. Так в истории Lorraine 37L началась абсолютно новая страница.
К началу 1942 г. на службе у вермахта всё ещё числилось не менее 300 "лоррейнов”, которые немцы твёрдо вознамерились переделать во что-нибудь более ценное в военном отношении, чем просто транспортеры. В итоге, после непродолжительных обсуждений, команде инженеров под руководством А.Беккера было выдано распоряжение создать на основе шасси Lorraine 37L целую серию самоходных установок. Первоначальный заказ включал: 60 противотанковых САУ оснащенных 75-мм пушкой, 60 САУ со 105-мм гаубицей leFH18 и 40 САУ с гаубицей leFH13. Впрочем, первым появился противотанковый вариант, оснащенный трофейной французской 47-мм пушкой PaK 181 (f), установленной на крыше, вместо кузова, на открытом лафете. Разработка этой САУ, носившей название 4.7cm Pak 181 oder 183 (f) auf Panzerjager Lorraine-S (f), носило больше опытный характер с целью выяснения боевых возможностей шасси.
Гораздо более удачным оказался вариант, имевший полное обозначение 7.5 cm PAK-40/1 auf Lorrainе Geshutzwagen (GW) Lorraine Schlepper (f) (Sd.Kfz.135), но более привычным было его полуофициальное название "Marder I”. Чтобы превратить бронированный тягач в самоходное орудие грузовая платформа удалялась, а на её месте устанавливалась массивная, открытая сверху, надстройка. Бронелисты, толщиной от 5 до 12 мм, располагались с небольшими углами наклона, однако это спасало экипаж только от легкого стрелкового оружия. В задней части корпуса устанавливалось 75-мм орудие 7,7cm PaK40/I L/46, оснащенной оптическим прицелом ZF 3x8. Угол наводки по горизонтали составлял 64°, по вертикали от -5° до +22°. Для защиты от пехоты в укладке имелся 7,92-мм пулемет MG34. Полный возимый боекомплект включал 40 выстрелов и 600 патронов. Также была установлена немецкая радиостанция FuG5. Экипаж САУ составил 5 человек. Все эти доработки привели к увеличению массы до 8000 кг, но основные характеристики остались на уровне оригинальной машины.
Всего таким образом было переделано 179 французских тягачей (по другим данным – 170 или 184). В основном самоходки типа "Marder I” использовались подразделениями ПТО на Западном Фронте – в частности во Франции, во время высадки союзников летом 1944 г., имелась 131 САУ, но встречаются также упоминания о применении "мардеров” в Сталинградской битве, на Курской Дуге и в Белоруссии. Однако, по сохранившимся немецким документам можно достаточно точно отследить боевой путь этих САУ. Первым их получил 31-й танковый батальон 31-й пехотной дивизии (Pz. Jg.Abt.31, 31.Inf. Div), провоевав на них с августа 1942 по декабрь 1943 г. Затем "мардеры” поступили на вооружение 2.Kp./Pz. Jg.Abt.35 и 3.Kp./Pz. Jg.Abt.72 (сентябрь 1942-декабрь 1943 гг.), 4.Kp./Pz. Jg.Abt.38 (октябрь 1942-июнь 1943 гг.), 5./Pz. Schnelle-Abt.256 (ноябрь 1942-апрель 1944 гг.) и 1./Pz. Jg.Schn. Abt.206 (январь-декабрь 1943 гг.). Два последних подразделения входили в состав 206-й пехотной дивизии, воевавшей на витебском направлении и сдавшейся в июне 1944 г.
Второй по массовости стала модификация со 150-мм гаубицей leFH13, получившей обозначение 15cm sFH 135/1 auf Lorraine Schlepper(f) (Sd.Kfz.135/1). Во многом эта, включая схему бронирования, САУ повторяла противотанковый вариант, за исключением другого орудия, прицела Rblf 36 и радиостанции FuG Spr f. Выпуск корпусов организовали на предприятии фирмы Alkett, а окончательную сборку осуществляли в Париже. Тем временем выяснилось, что под установку столь тяжелого орудия пригодны 78 "лоррейнов”. В июле 1942 г. Кейтель потребовал, чтобы 30 из них переоборудовались в г.Крефельд, а остальные поровну переделать в противотанковые и гаубичные. Всего было построено 94 (по другим данным - 102) экземпляра.
Первоначально планировалось отправить эти САУ в Северную Африку, где экспедиционные силы Роммеля вели тяжелые бои с союзниками. Туда, в конце 1942 г. и было отправлено несколько самоходок, которые направили в состав 21-й танковой дивизии, однако с 1944 г. они воевали исключительно на Западном фронте. На сегодняшний день сохранилось как минимум две САУ этой модификации, выставленных в танковом музее в Абердине (США) в в Эль-Аламейне.
Параллельно с постройкой 150-мм САУ, полным ходом шли работы по её более легкому варианту, оснащенному 105-мм гаубицей 10.5cm leFH18/4 (10.5cm sFH18 (Sf) auf Geschutzwagen Lorraine Schlepper (f)). От предыдущего варианта она отличалась только типом орудия. В течении 1942 г. было построено 12 таких САУ, хотя некоторые западные источники доводят их число до 24.
В единственном числе осталась опытная модификация 12.2cm Kanone (r) auf Geschutzwagen Lorraine (f). На ней немцы попытались установить трофейную советскую 122-мм гаубицу М-30 (FH 18/40 L/28). К сожалению, об её испытаниях и боевом применении ничего не известно, хотя встречаются упоминания, что эта машина использовалась в качестве САУ поддержки во время боёв во Франции летом 1944 г. и была захвачена в сентябре того же года на немецком бронепоезде, брошенном в Бургундии.
Кроме того, построили 30 машин артиллерийских наблюдателей Groser Funk- & Beobachtungspanzer Lorraine (f), у которых в кормовой части размещались места командира и радиста, а также несколько траснпортера амуниции и снаряжения Munitionstransportkraftwagen auf Lorraine Schlepper.
Тактико-технические характеристики Lorraine 37L:
Классификация: бронетранспортёр
Страна: Франция
Боевая масса, т: 5.2
Экипаж, чел: 2
Габаритные размеры:
Длина, мм: 4200
Ширина, мм: 1570
Высота, мм: 1210
Вооружение: отсутствует
Бронирование:
Лоб, мм: 16
Борт, мм: 9
Корма, мм: 16
Двигатель: Dela Науе 103 ТТ, 6-цилиндровый, карбюраторный;
Мощность, л.с.: 70 при 2700 об/мин
Рабочий объем, куб. см: 2120
Трансмиссия: механическая с пятискоростной КПП и блокируемым дифференциалом Cletrac
Ходовая часть: шесть обрезиненных опорных катков на борт, сблокированных попарно в четыре тележки, подвешенные на полуэллиптических листовых рессорах, ведущее колесо переднего расположения, три обрезиненных поддерживающих катка
Скорость, км/ч: 37
Запас хода по шоссе, км: 135
Первой с заданием справилась фирма Lorraine de Dietrich, ранее специализировавшаяся на производстве локомотивов, представившая 23 апреля 1937 г. первый прототип своей машины Lorraine 37L. Несмотря на некоторую угловатость конструкция транспортера оказалась успешной. Клёпаный корпус собирался из броневых листов толщиной 9-12 мм. В передней части располагалось отделение управления, а грузовой отсек, больше напоминавший коробкообразную рубку без крыши, расположили в корме. При использовании специально разработанного прицепа грузоподъёмность возрастала до 1900 кг.
 |
| Модификация 37L |
На транспортере устанавливался 6-цилиндровый карбюраторный двигатель Dela Науе 103 ТТ, мощностью 70 л.с. при 2700 об/мин и рабочим объемом 2120 куб. см, который разместили почти ровно посредине корпуса. Трансмиссия была механической и состояла из блокируемого дифференциала Cletrac и пятискоростной коробки передач. Ходовая часть, применительно на один борт, имела шесть опорных катков на борт, сблокированных попарно в три тележки с амортизацией из листовых рессор и вертикального блока с пружиной на каждую тележку, три поддерживающих ролика и ведущее колесо переднего расположения.
Вооружение на 37L не устанавливалось, но впоследствии немцы "исправили” этот недостаток.
Первый этап испытаний начался 28 апреля и продолжался до 10 июня 1937 г., после чего прототип вернули на завод для устранения выявленных недостатков. Хотя масса 37L намного превышала заданную почти в два раза, армейская комиссия в Венсенне (Commission de Vincennes) смирилась с тем, что невозможно создать транспортер требуемой грузоподъёмности без увеличения его собственного веса. Второй этап, прошедший с 8 по 23 августа, фактически оказался приёмочным, а 25 августа опытный образец 37L передали Пехотной Комиссии (Commission de l'Infanterie) в Мормелоне для оценки его тактических качеств.
Хотя потребность в машинах такого типа была очень велика, первый заказ на 100 серийных Lorraine 37L (официальное обозначение - Tracteur de ravitaillement pour chars Lorraine 37L) был выдан 1939 г. А до этого времени недостающее количество транспортеров компенсировали выпуском улучшенного Renault UE 2. Общее количество выпущенных до июля 1940 г. машин типа 37L составило 378 экземпляров.
С конца 1939 г. транспортеры Lorraine 37L, начали поступать на вооружение французских танковых частей. Ими предполагалось заменить Renault UE, но фактически "лорейны” только дополнили их. Так, на отдельный танковый батальон полагалось 12 бронетранспортеров 37L, на батальон танков В1 - 18, а на эскадрон кавалерийских танков S-35 и Н-35 по 3. хотя полностью завершить комплектацию танковых подразделений так и не удалось "лоррейны” активно использовались тремя бронетанковыми дивизиями (1e, 2e и 3e DCR), большинством легких механизированных дивизий (DLM) и отдельными танковыми батальонами в период битвы за Францию.
На базе этого транспортера в том же году начали выпуск модификации, предназначенной для перевозки моторизованной пехоты Lorraine 38L. Его корпус был значительно переделан, увеличившись по высоте для более комфортного размещения солдат и экипажа. Также был доработан прицеп, приспособленный для перевозки людей.
 |
| 38L |
Следующая модификация - Lorraine 38L VBCP (Voiture Blindee de chasseurs Portes), мог перевозить до 1000 кг груза или 6 солдат в грузовом отсеке, в прицепе можно было разместить ещё 4 человека. Масса транспортера увеличилась до 5460 кг. В основном эта модификация использовалась для перевозки расчета и буксировки 25-мм противотанковой пушки и 81-мм миномета. Всего было построено 130 единиц этой модификации, которая с марта 1940 г. начали поступать на вооружение 5-го и 17-го батальонов моторизованной пехоты из 1-й и 2-й бронетанковых дивизий соответственно (по 48 машин), а в мае того же года еще 20 "лоррейн” получил 16-й батальон (ВСР) из 3-й DCR.
Последней серийной модификацией стала Lorraine 38L РС, представлявшая собой командирскую машину командиров танковых рот, батальонов и дивизий. В зависимости от уровня управления оснащались радиостанцией ER-55 (рота, батальон) или ER-51 и телефоном ТМ32 (дивизия). Общий объём выпуска Lorraine 38L РС оказался невелик, составив 10 единиц и поступив на вооружение только 5-го и 17-го танковых батальонов. Впоследствии часть захваченных машин были переоборудованы немцами в тягачи для 7,5 см Pak97/98 (f) и использовалась в Африке в составе 15-й танковой дивизии.
Поражение Франции обернулось для её армии тяжелыми материальными потерями, компенсировать которые не представлялось возможным. Большая часть транспортеров "лоррейн” досталась немцам в качестве трофеев и довольно длительное время они использовали их по прямому назначению. Однако, после начала кампании против СССР, обнаружилась острая нехватка мобильных противотанковых средств. Так в истории Lorraine 37L началась абсолютно новая страница.
К началу 1942 г. на службе у вермахта всё ещё числилось не менее 300 "лоррейнов”, которые немцы твёрдо вознамерились переделать во что-нибудь более ценное в военном отношении, чем просто транспортеры. В итоге, после непродолжительных обсуждений, команде инженеров под руководством А.Беккера было выдано распоряжение создать на основе шасси Lorraine 37L целую серию самоходных установок. Первоначальный заказ включал: 60 противотанковых САУ оснащенных 75-мм пушкой, 60 САУ со 105-мм гаубицей leFH18 и 40 САУ с гаубицей leFH13. Впрочем, первым появился противотанковый вариант, оснащенный трофейной французской 47-мм пушкой PaK 181 (f), установленной на крыше, вместо кузова, на открытом лафете. Разработка этой САУ, носившей название 4.7cm Pak 181 oder 183 (f) auf Panzerjager Lorraine-S (f), носило больше опытный характер с целью выяснения боевых возможностей шасси.
Гораздо более удачным оказался вариант, имевший полное обозначение 7.5 cm PAK-40/1 auf Lorrainе Geshutzwagen (GW) Lorraine Schlepper (f) (Sd.Kfz.135), но более привычным было его полуофициальное название "Marder I”. Чтобы превратить бронированный тягач в самоходное орудие грузовая платформа удалялась, а на её месте устанавливалась массивная, открытая сверху, надстройка. Бронелисты, толщиной от 5 до 12 мм, располагались с небольшими углами наклона, однако это спасало экипаж только от легкого стрелкового оружия. В задней части корпуса устанавливалось 75-мм орудие 7,7cm PaK40/I L/46, оснащенной оптическим прицелом ZF 3x8. Угол наводки по горизонтали составлял 64°, по вертикали от -5° до +22°. Для защиты от пехоты в укладке имелся 7,92-мм пулемет MG34. Полный возимый боекомплект включал 40 выстрелов и 600 патронов. Также была установлена немецкая радиостанция FuG5. Экипаж САУ составил 5 человек. Все эти доработки привели к увеличению массы до 8000 кг, но основные характеристики остались на уровне оригинальной машины.
Всего таким образом было переделано 179 французских тягачей (по другим данным – 170 или 184). В основном самоходки типа "Marder I” использовались подразделениями ПТО на Западном Фронте – в частности во Франции, во время высадки союзников летом 1944 г., имелась 131 САУ, но встречаются также упоминания о применении "мардеров” в Сталинградской битве, на Курской Дуге и в Белоруссии. Однако, по сохранившимся немецким документам можно достаточно точно отследить боевой путь этих САУ. Первым их получил 31-й танковый батальон 31-й пехотной дивизии (Pz. Jg.Abt.31, 31.Inf. Div), провоевав на них с августа 1942 по декабрь 1943 г. Затем "мардеры” поступили на вооружение 2.Kp./Pz. Jg.Abt.35 и 3.Kp./Pz. Jg.Abt.72 (сентябрь 1942-декабрь 1943 гг.), 4.Kp./Pz. Jg.Abt.38 (октябрь 1942-июнь 1943 гг.), 5./Pz. Schnelle-Abt.256 (ноябрь 1942-апрель 1944 гг.) и 1./Pz. Jg.Schn. Abt.206 (январь-декабрь 1943 гг.). Два последних подразделения входили в состав 206-й пехотной дивизии, воевавшей на витебском направлении и сдавшейся в июне 1944 г.
Второй по массовости стала модификация со 150-мм гаубицей leFH13, получившей обозначение 15cm sFH 135/1 auf Lorraine Schlepper(f) (Sd.Kfz.135/1). Во многом эта, включая схему бронирования, САУ повторяла противотанковый вариант, за исключением другого орудия, прицела Rblf 36 и радиостанции FuG Spr f. Выпуск корпусов организовали на предприятии фирмы Alkett, а окончательную сборку осуществляли в Париже. Тем временем выяснилось, что под установку столь тяжелого орудия пригодны 78 "лоррейнов”. В июле 1942 г. Кейтель потребовал, чтобы 30 из них переоборудовались в г.Крефельд, а остальные поровну переделать в противотанковые и гаубичные. Всего было построено 94 (по другим данным - 102) экземпляра.
Первоначально планировалось отправить эти САУ в Северную Африку, где экспедиционные силы Роммеля вели тяжелые бои с союзниками. Туда, в конце 1942 г. и было отправлено несколько самоходок, которые направили в состав 21-й танковой дивизии, однако с 1944 г. они воевали исключительно на Западном фронте. На сегодняшний день сохранилось как минимум две САУ этой модификации, выставленных в танковом музее в Абердине (США) в в Эль-Аламейне.
Параллельно с постройкой 150-мм САУ, полным ходом шли работы по её более легкому варианту, оснащенному 105-мм гаубицей 10.5cm leFH18/4 (10.5cm sFH18 (Sf) auf Geschutzwagen Lorraine Schlepper (f)). От предыдущего варианта она отличалась только типом орудия. В течении 1942 г. было построено 12 таких САУ, хотя некоторые западные источники доводят их число до 24.
В единственном числе осталась опытная модификация 12.2cm Kanone (r) auf Geschutzwagen Lorraine (f). На ней немцы попытались установить трофейную советскую 122-мм гаубицу М-30 (FH 18/40 L/28). К сожалению, об её испытаниях и боевом применении ничего не известно, хотя встречаются упоминания, что эта машина использовалась в качестве САУ поддержки во время боёв во Франции летом 1944 г. и была захвачена в сентябре того же года на немецком бронепоезде, брошенном в Бургундии.
Кроме того, построили 30 машин артиллерийских наблюдателей Groser Funk- & Beobachtungspanzer Lorraine (f), у которых в кормовой части размещались места командира и радиста, а также несколько траснпортера амуниции и снаряжения Munitionstransportkraftwagen auf Lorraine Schlepper.
Тактико-технические характеристики Lorraine 37L:
Классификация: бронетранспортёр
Страна: Франция
Боевая масса, т: 5.2
Экипаж, чел: 2
Габаритные размеры:
Длина, мм: 4200
Ширина, мм: 1570
Высота, мм: 1210
Вооружение: отсутствует
Бронирование:
Лоб, мм: 16
Борт, мм: 9
Корма, мм: 16
Двигатель: Dela Науе 103 ТТ, 6-цилиндровый, карбюраторный;
Мощность, л.с.: 70 при 2700 об/мин
Рабочий объем, куб. см: 2120
Трансмиссия: механическая с пятискоростной КПП и блокируемым дифференциалом Cletrac
Ходовая часть: шесть обрезиненных опорных катков на борт, сблокированных попарно в четыре тележки, подвешенные на полуэллиптических листовых рессорах, ведущее колесо переднего расположения, три обрезиненных поддерживающих катка
Скорость, км/ч: 37
Запас хода по шоссе, км: 135
